Montagewinkel mit Schrauben zum Abspannsystem Pergola - 1Stück

Montagewinkel als Ersatzteil aus der Seilspanntechnik Pergola
- immer enthalten in den Bausätzen Balkon-II, Pergola mit Montagewinkeln):

- Montagewinkel Seilspanntechnik Grundfläche B55 x L60 mm - mit zwei Langlöchern 8 mm im Mittenabstand von 38 mm

  Der Montagewinkel Seilspanntechnik Peddy Shield ist so robust, daß er auch als Montageplatte dienen kann.
- eine Montageplatte wird benötigt, wenn eine Sonnsegelmontage mit dem Spannen eines Edelstahlseiles auf einer Wand erfolgen soll, die eine Wärmedämmung bekommen soll oder bereits hat.
- Maueranker werden kraftschlüssig in der Hauswand verankert und ragen mit ihrem Maschinengewinde aus der Vordämmung heraus.
Die Montagewinkel sind vorbereitet zur Aufnahme von Mauerankern mit einem Durchmesser von 10 mm mit einem M8 Gewinde (Maschinengewinde 8 mm Durchmesser).
Diese Möglichkeit einer Seilspannung auf einer Wand mit Vordämmung gibt Ihnen kein kopiertes Seilspannsystem.
Auf diese Weise ist auch unter diesen erschwerten Bedingungen eine Sonnensegelmontage mit der Seilspanntechnik von Peddy Shield möglich.

- Montagewinkel Seilspanntechnik wird immer da benötigt, wo man ein Edelstahlseil auf einer Fläche spannen will: vor einem Fenster, unter einem Glasdach oder auf einer Wand: der Montageabstand Wand zu Edelstahlseil beträgt ca. 40 mm.

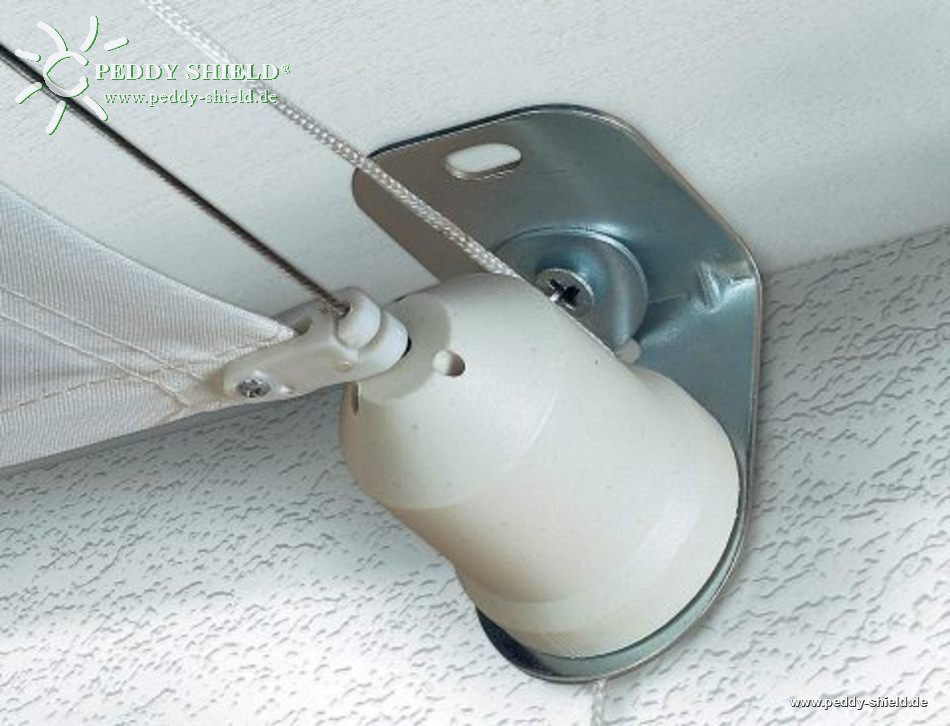

- auf dem Montagewinkel Seilspanntechnik wird das Abspannsystem Pergola befestigt

- an der unteren Basis hat der Montagewinkel ein Loch, das die Durchgangstülle (Kunststoff) des Seilzugsystems aufnehmen kann.
- damit die Perlonschnur gut gleitet und sich an den scharfen Metallkanten nicht aufreibt.

- der Montagewinkel kann bei nicht tragfähigem Untergrund (Wärmedämmung) auch als Druckplatte mit Mauerankern dienen.
- dazu wird ein 10 mm Maueranker in der erforderlichen Länge montiert, der mit einem 8 mm Maschinengewinde einen Kragen bildet, auf dem der Montagewinkel aufliegt und mit Schrauben so befestigt werden kann, dass sich alle Druckkräfte auf den Anker, aber nicht auf die Wand übertragen (so viel heimwerkerfreundliche Weitsicht für Ihre Seilspannmarkise gibt es nur bei Peddy Shield).

- bei Verwendung des Montagewinkels Seilspanntechnik hat das Edelstahlseil einen Abstand zur Montagefläche von ca. 45 - 55 mm (in Langlöchern verschiebbar) und mit einem seitlichen Abstand von ca. 28 mm.

Alternativ finden Sie die Seilspantechnik Universal für die Innenbeschattung von Glas gedeckten Terrassenüberdachungen (Kunstglas oder Echtglas) oder Wintergärten

Hilfe zur Planung & superschnelle Berechnung ihres Angebotes Innenbeschattung Glasdach.
- Bestellung des kompletten Sonnenschutzes Wintergarten hier: On-Line Kalkulator Innenbeschattung Glasdach.

Copyright  Peddy Shield GmbH

Montagewinkel für Seilspanntechnik:
immer enthalten in den Bausätzen
a) Seilspanntechnik Balkon-II.
b) Seilspanntechnik Pergola mit Montagewinkeln.

Grundfläche B55 x L60 mm - mit zwei Langlöchern 8 mm

Packungsinhalt:
- 1x Montagewinkel Pergola,
   aus Stahl verzinkt mit je 2x Schraube M6x10 mm mit Mutter M6
   - zum Verbinden mit dem Abspannhaken des Abspannsystems Pergola.

- der Montagewinkel wird immer da benötigt, wo man ein Edelstahlseil auf einer Fläche spannen will:
  vor einem Fenster, unter einem Glasdach oder auf einer Wand.
  - der Montageabstand Wand zu Edelstahlseil beträgt ca. 40 mm.

- an der unteren Basis hat der Montagwinkel ein Loch, das die Durchgangstülle (Kunststoff) des Seilzugsystems aufnehmen kann
   - damit die Perlonschnur gut gleitet und sich an den scharfen Metallkanten nicht aufreibt.

- der Montagewinkel kann bei nicht tragfähigem Untergrund (Wärmedämmung) auch als Druckplatte mit Mauerankern dienen.

- mit dem Montagewinkel hat das Edelstahlseil einen Abstand von der Montagefläche von ca. 45 - 55 mm (in Langlöchern verschiebbar) mit einem seitlichen Abstand von ca. 28 mm.

Montagewinkel zur Seilspanntechnik Pergola.
(immer enthalten in den Bausätzen Balkon-II, Pergola mit Montagewinkeln):
Grundfläche B55 x L60 mm - mit zwei Langlöchern 8 mm

Packungsinhalt:
- 1x Montagewinkel (aus Stahl verzinkt) mit je 2x Schraube M6x10 mm mit Mutter M6 - zum Verbinden mit dem Abspannhaken des Abspannsystems.

- der Montagewinkel wird immer da benötigt, wo man ein Edelstahlseil auf einer Fläche spannen will: vor einem Fenster, unter einem Glasdach oder auf einer Wand: der Montageabstand Wand zu Edelstahlseil beträgt ca. 40 mm.

- an der unteren Basis hat der Montagwinkel ein Loch, das die Durchgangstülle (Kunststoff) des Seilzugsystems aufnehmen kann; damit die Perlonschnur gut gleitet und sich an den scharfen Metallkanten nicht aufreibt.

- der Montagewinkel kann bei nicht tragfähigem Untergrund (Wärmedämmung) auch als Druckplatte mit Mauerankern dienen - dazu wird ein 10 mm Maueranker in der erforderlichen Länge montiert, der mit einem 8 mm Maschinengewinde einen Kragen bildet auf dem der Montagewinkel aufliegt und mit Schrauben so befestigt werden kann, daß sich alle Druckkräfte auf den Anker, aber nicht auf die Wand übertragen (so viel heimwerkerfreundliche Weitsicht für Ihre Seilspannmarkise gibt es nur bei Peddy Shield)

- mit dem Montagewinkel hat das Edelstahlseil einen Abstand von der Montgefläche on ca. 45 - 55 mm (in Langlöchern verschiebbar) mit einem seitlichen Abstand von ca. 28 mm.
